Aprender Illustrator para estudiantes de arquitectura es, sin duda, el primer paso para transformar planos técnicos en piezas visuales potentes. Por lo general, en los primeros años de carrera la prioridad es la precisión en software CAD. Sin embargo, pronto surge la necesidad de “vender” la idea de forma atractiva. Es fundamental entender que Illustrator no es un programa de dibujo técnico. Por el contrario, es una herramienta de composición vectorial para manipular el peso visual y organizar láminas. El “porqué” de su importancia radica en su capacidad de síntesis, ya que permite que una planta compleja sea legible para cualquier espectador. Esto se logra destacando lo importante mediante jerarquías y diagramación profesional.
Antes de profundizar en los detalles técnicos, si ya conoces el programa y lo que buscas es el acceso directo a la plataforma oficial con los beneficios actuales, puedes ➤ ingresar al Curso Adobe Illustrator CC para Arquitectos. De 0 a Experto.
Entendiendo el entorno vectorial frente al rasterizado

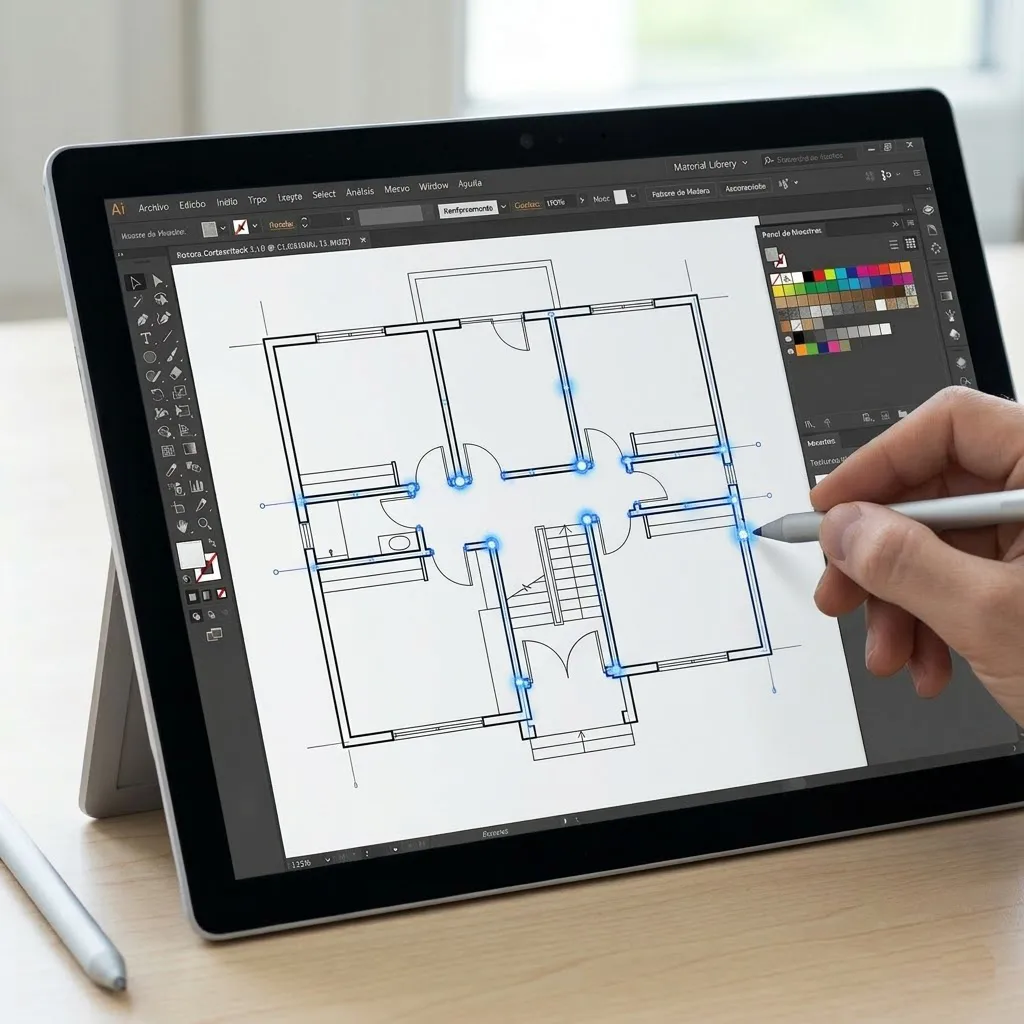

Para un estudiante nuevo, el concepto de “vector” es la base de todo el flujo de trabajo. A diferencia de una imagen basada en píxeles, un vector es una ecuación matemática de puntos y trayectorias. Por lo tanto, la resolución nunca es un problema al trabajar con este formato.
Esto es vital en arquitectura, debido a que permite que un detalle constructivo de 10 cm pueda escalarse al tamaño de una valla publicitaria sin pixelarse. Además, en Illustrator cada línea de muro o mobiliario que importas mantiene su naturaleza independiente. Gracias a esto, puedes cambiar su color, grosor o estilo sin afectar al resto del dibujo. Esta flexibilidad garantiza una nitidez absoluta en la impresión final. En consecuencia, los referentes mundiales del diseño editorial siempre priorizan este formato para asegurar la calidad del mensaje arquitectónico.
Recreación visual con fines demostrativos.
Configuración del espacio de trabajo para arquitectura

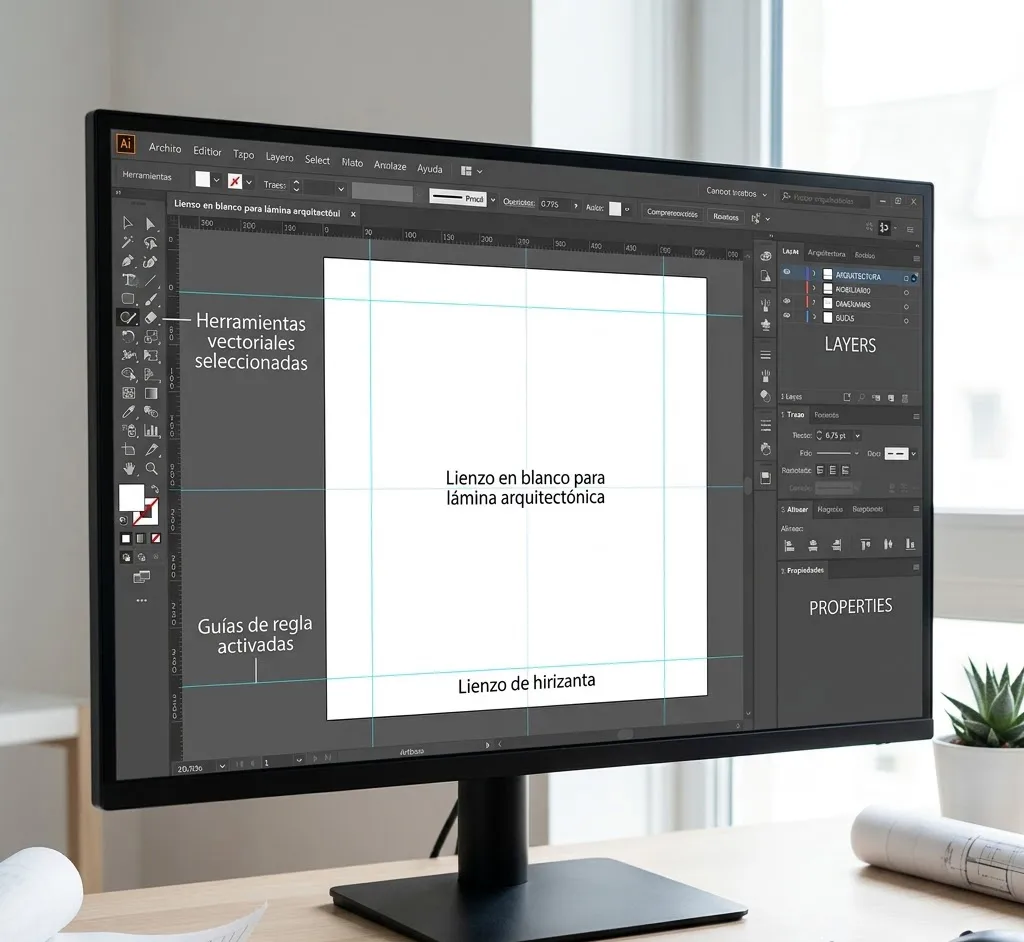

El primer error del principiante es usar la configuración por defecto de “Aspectos esenciales”. Para arquitectura, en cambio, necesitamos paneles específicos siempre a mano. Por esta razón, debes tener visibles los paneles de Trazo, Capas, Transparencia y Muestras.
La importancia de las capas lógicas
El orden de las capas determina directamente el éxito de la postproducción. El flujo de trabajo real exige separar la arquitectura base de la ambientación y la información técnica. De hecho, el orden aquí es literal. Lo que está arriba en el panel de Capas tapará lo que está abajo. Por consiguiente, siempre colocamos las líneas de los muros cortados en la capa superior. Así aseguramos que ningún color o textura los eclipse accidentalmente.
Unidades y escalas
Illustrator no es un software métrico por excelencia, pero aun así permite trabajar con gran precisión. Es fundamental configurar las reglas en milímetros o centímetros desde el inicio. Así pues, si importas un plano a escala 1:100, mantén la coherencia en las unidades del programa. Esto te permitirá añadir mobiliario o escalas humanas con la proporción correcta. De este modo, evitarás tener que “adivinar” el tamaño de los elementos.
Importación de planos: El puente entre el CAD e Illustrator
El proceso de llevar un dibujo de AutoCAD a Illustrator debe ser limpio. Actualmente, la técnica recomendada por expertos es la exportación a PDF vectorial o EPS.
¿Por qué PDF? Este formato conserva las capas y los grosores de línea si se configura correctamente en el CAD. No obstante, al abrir este archivo en Illustrator, es probable que todo aparezca dentro de una “Máscara de recorte”. El procedimiento técnico es simple: selecciona el objeto, haz clic derecho y elige “Soltar máscara de recorte”. Repite esto hasta que las líneas sean editables individualmente. Ciertamente, este paso es el que suele frustrar a los principiantes. Sin embargo, es la llave maestra para aplicar color y textura a cada recinto de forma independiente.
Recreación visual con fines demostrativos.
Herramientas clave para el estudiante de arquitectura
Illustrator tiene cientos de funciones, pero no obstante, para arquitectura dominamos tres comandos principales:
- Bote de pintura interactiva (Live Paint): Es la herramienta definitiva para colorear plantas. Permite rellenar espacios cerrados con un solo clic, inclusive si las líneas son de diferentes grupos.
- Pluma (Pen Tool): Esencial para crear diagramas de análisis. Dominar la pluma permite crear curvas de Bézier precisas para representar recorridos solares o flujos de viento.
- Alinear y Transformar: La arquitectura es orden. Por esta razón, estos paneles aseguran que tus plantas, cortes y renders estén perfectamente alineados en la lámina. Esto evita el aspecto desordenado que suele penalizar las entregas académicas.
Si buscas perfeccionar estas técnicas y reducir el tiempo frente a la pantalla, puedes mejorar tus habilidades con el Curso Adobe Illustrator CC para Arquitectos. Igualmente, este programa profundiza en estos comandos con ejemplos reales de proyectos universitarios.
El uso de texturas y materiales (No todo es color sólido)

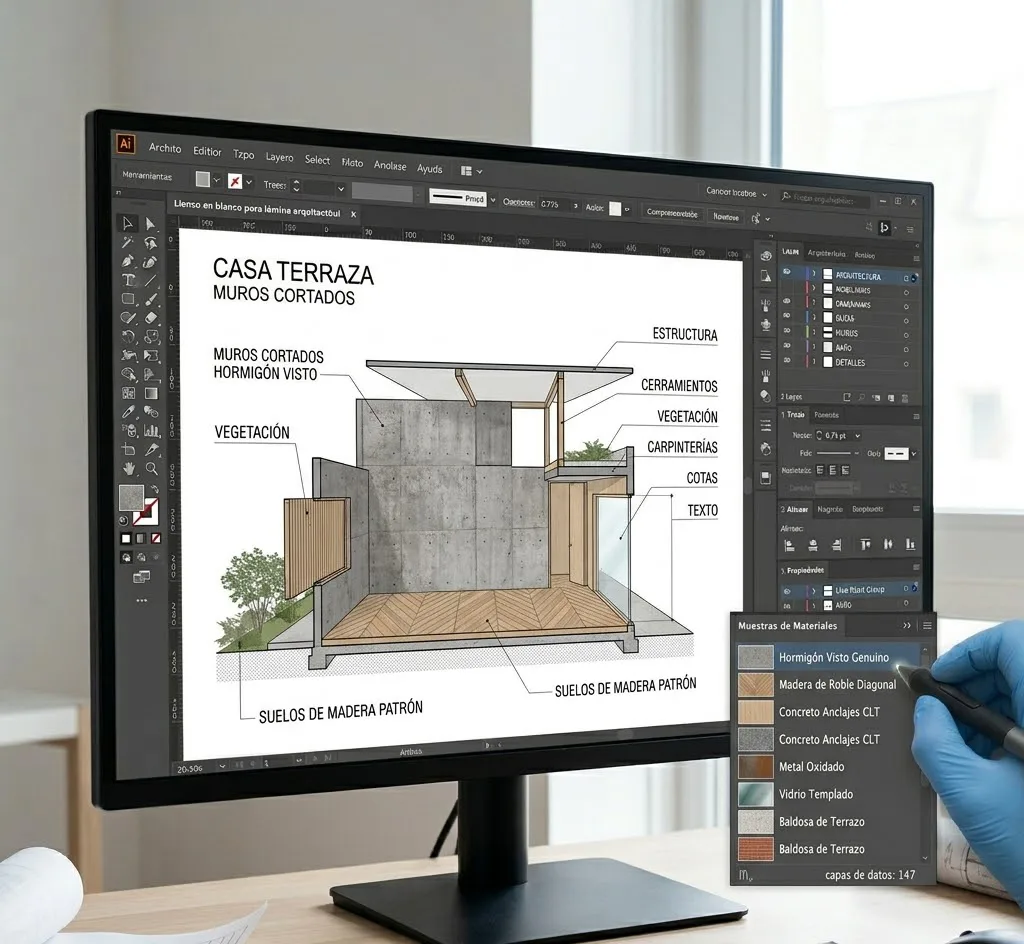

Un plano profesional no se limita a usar colores planos. Por el contrario, la aplicación de texturas ayuda a identificar materiales como hormigón o madera de forma intuitiva. Illustrator permite crear “Muestras de motivo” que se repiten de forma infinita.
Para mantener el realismo, se recomienda usar el portal de documentación técnica de Adobe Help Center. Allí mismo se detallan los procedimientos para gestionar bibliotecas de muestras externas. Al aplicar una textura de césped, recuerda siempre bajar la opacidad. Del mismo modo, puedes usar el modo de fusión “Multiplicar”. Esto permite que la textura se integre con el dibujo sin borrar las líneas de detalle subyacentes.
Recreación visual con fines demostrativos.
Diagramación de láminas de presentación
El objetivo final del estudiante es el montaje de la lámina de entrega. En esta etapa, se combinan textos, diagramas, renders y planos vectoriales.
El concepto técnico clave es el “Enlace de imágenes”. No incrustes renders pesados, ya que de lo contrario el archivo se volverá imposible de mover. Se recomienda “Colocar” (Place) los archivos vinculados. Así, el archivo se mantiene ligero y permite actualizaciones automáticas. Si editas el render en Photoshop, Illustrator detectará el cambio al instante. Por lo tanto, este flujo de trabajo profesional es el estándar en las grandes firmas de arquitectura actuales.
Preparación para la entrega: El guardado correcto
No hay nada peor que una entrega donde las líneas salen borrosas. Para evitar esto, exporta siempre como PDF/X-4:2010. Efectivamente, este estándar asegura que las transparencias y capas se procesen correctamente en la imprenta. Además, recuerda siempre “Convertir a contornos” los textos antes de enviar el archivo. De esta manera, evitarás errores tipográficos si la computadora de la imprenta no tiene tu fuente instalada.
Conclusión y próximos pasos
Dominar las bases de Illustrator otorga una libertad creativa que el software técnico no ofrece. Para empezar con el pie derecho, te recomendamos leer nuestra reseña sobre el Curso Adobe Illustrator CC para Arquitectos. En definitiva, este curso está diseñado para guiarte desde los conceptos más simples hasta la diagramación de concursos.
Tu evolución como arquitecto visual
En conclusión, Adobe Illustrator es el lenguaje con el que contarás la historia de tus edificios. Cada paso técnico tiene un propósito comunicativo claro. Pese a que al principio la pluma parece difícil de controlar, no te desanimes. La maestría en la representación es una carrera de fondo.
Empieza hoy mismo a experimentar con tus planos de taller. Aplica una jerarquía de líneas clara y añade una escala humana coherente. Finalmente, con paciencia y práctica técnica, tus presentaciones se convertirán en verdaderas piezas de arquitectura visual. De este modo, lograrás cautivar a tus profesores y futuros clientes.
